圆弧桥架的安装施工方法

点击数：18292018-07-06 09:31:20　来源: 文兴|镀锌线管|电线套管|镀锌线槽|电缆桥架|镀锌方管|家具管|异型管|护栏管|镀锌护栏管 - 广东文兴钢管有限公司

摘　要：建筑形式在不断发展革新，促使了圆弧建筑桥架的安装工艺的泛起。不仅解决了普通桥架安装的一系列弊端，而且可以最大程度压缩桥架占用的视觉空间，节省基建用度，和建筑物自身的风格更好结合，知足人们的审美需求。同时，圆弧桥架也有其相对应的工艺安装流程。但是，在施工方面，圆弧桥架存在一定的难点和留意题目。好比，弧形桥架涉及多个系统，协调的难度很大。对于结构铺排要求高，需要设置一定的安全补偿措施，需要预先考虑好电缆的施工位置等。因此，圆弧桥架还需要进一步的研究发展，使之更好地应用到建筑工程中来。

枢纽词：圆弧桥架；工艺流程；施工难点

0　引言
　　跟着经济的发展，城市建设的需要，建筑形式也在不断发展革新，特别是近几年来泛起了大量弧形、波浪形的建筑形式。一方面，丰硕了城市的建筑风格，增加了城市建筑的多样性；另一方面，也给结构安装，特别是电力桥架的安装带来了不小的挑战 。传统的桥架安装面临复杂多变的建筑形式已经显得力不从心，这就促使结构工程师进一步的探索改进安装模式，与新型建筑相适应。由此，产生了圆弧建筑桥架的安装工艺。不仅解决了普通桥架安装的一系列局限和弊端，而且可以极大压缩桥架占用的视觉空间，知足用户的需求。

1　普通桥架和圆弧桥架的比较
　　（1）普通桥架特点。普通桥架有槽式、托盘和梯式。槽式桥架是一种全封锁式桥架系统，主要合用于敷设截面小但数目多的电线电缆，如计算机电缆及其他高敏系统的控制电缆。托盘式桥架既合用于动力电缆的安装，也合用于控制电缆安装，具有载荷大、造型美观、安装利便的特点，是应用范围最广泛的一种建筑桥架。梯式桥架特别适应于高低压动力电缆的敷设，具有重量轻、强度大、安装利便、造型美观的长处。
　　但是普通桥架相对而言偏重于实用方面，在美学机能上存在着一定的欠缺。因此，跟着人们审美水平进步，新型建筑的泛起，普通桥架的不足之处日益凸显，从而促使人们去研究开发新型的桥架安装工艺。

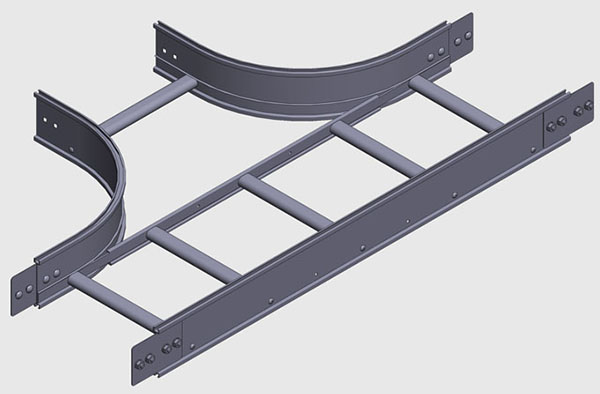

　（2）圆弧桥架的特点。圆弧桥架是近几年跟着新型建筑而兴起的一种特殊桥架安装模式。比拟于传统的普通桥架安装，圆弧建筑桥架具有自己独特的风格和特点。
　　首先，圆弧桥架可以沿着屋顶和吊顶的走向来进行安装，特别是对于一些超大空间建筑，可以最大程度压缩桥架占用的视觉空间，无形之中增大了建筑物的使用空间。其次，圆弧桥架可以采用工厂模式，直接使用工厂编号加工所需的弧度，无需人工现场加工安装，降低了出产本钱，节省基建用度，使企业得到全方位的利益。再者，圆弧桥架可以和建筑物自身的风格更好地结合，具有一定的美学上风，造型美观，知足人们的审美需求。
　　因此，圆弧桥架被广泛应用于高大空间的公共建筑和地标建筑之中。好比大型体育馆，商场酒店，会展中央等超大型的建筑等。

2　圆弧桥架的安装工艺
　　主要工艺流程为：
　　深化设计→安装预备→支架、联结箱安装→桥架主体安装→桥架弧度调整→接地处理
　　深化设计需要在桥架的支架、联结箱处编号记实，按照专业图纸，建筑施工图，相关安装规范的要求，画出BIM 效果图。安装预备包括材料预备、机具预备、劳动力编制。现场材料需要符合国家尺度，有质量证实相关材料文件。支架、联结箱安装需要留意很多方面，好比伸缩缝处应设补偿装置，桥架联结箱处应留意吊臂的受力负荷，尽可能保证吊臂的受力平均。桥架的主体安装需要与其他专业的线路安装达成共鸣，不得妨碍其他专业的安装布置。进线口和泛起口要保证安全可靠，穿越防火墙时需要增设防火措施。桥架弧度的调整主要指的是安装完毕后的收拾整顿调整，知足桥架之间，各专业之间的弧度要求。接地处理是指桥架与接地干线相连，对于非镀锌电缆连接处接地线的最小答应截面积，参考相应的建筑安装手册。

3　圆弧桥架的施工难点及留意题目
　　（1）施工难点。弧形桥架工程量大，辐射的范围广，涉及多个系统，协调的难度很大。好比在统一个区域内，给排水、暖通、消防的设备走线复杂，空间占用比例大，种类数目多，弧形桥架安装在知足自身弧度和美观的要求之下，还需要照顾到各个专业的线路布置和整个建筑物的弧度要求，对于结构铺排要求高，需要BIM 工程师有较高的专业素养。普通桥架的转角夹角一般为九十度，而圆弧形桥架的转角大多为弧形，因此就会存在接缝题目，需要设置一定的安全补偿措施。对于圆弧形桥架而言，传统的普通桥架连接片利用率较低，假如圆弧桥架的弧渡过大，则普通的连接片将完全无法使用，因此就需要重新设计制备相对应的连接片，有一定的时间本钱和经济本钱。并且圆弧桥架的支吊架固定难题，安全机能低，对于结构设计要求较高，假如处理不当，极易泛起安全事故。
　　（2）留意题目。圆弧形桥架的施工之前，需要预先考虑好电缆的施工位置，预留出一定的结构空间，知足最大电缆的安装弧度要求。支架、吊架的安装过程中需要留意固定和布置题目。圆弧形桥架在穿越墙体、楼板时不应和建筑物封死，与电气用具应该保持严密连接，保证导线无外露现象。圆弧桥架在穿越易生锈的地方，如电气竖井等，需要做好防护措施，进行化学防锈处理，做到及时检查，发现安全隐患后，及时处理。靠近风道施工时，需要留意保温层的布设。圆弧形桥架安装完毕以后，应该最后进行检查，躲藏线路，保证符合国家质量尺度的要求，尽可能做到安全美观。

4　结论
　　跟着现代建筑的发展，圆弧建筑桥架的安装因其明显长处逐渐得到人们的正视，并应用到大型建筑的桥架安装之中，拥有众多成功案例，也取得了一定的成效。固然圆弧桥架有显著的美学和经济上风，但在安装方面，圆弧桥架相关工艺还不够成熟，对于设计和安装职员的要求很高，在安装过程也存在很多技术难点和题目。圆弧桥架的机能上风不可忽视，但同时也需要我们做进一步的研究，降低风险，节约本钱，使圆弧桥架能够更好地应用到建筑安装工程中来。
