电力电缆的基础知识

点击数：14242018-08-20 14:00:15　来源: 文兴|镀锌线管|电线套管|镀锌线槽|电缆桥架|镀锌方管|家具管|异型管|护栏管|镀锌护栏管 - 广东文兴钢管有限公司

什么是电力电缆？

在金属线芯上进行绝缘挤包缠绕，用防护材料进行屏蔽、密封，能够传输电能的特殊导线。主要包括线芯、绝缘、防护、密封。

按照电压等级分类

低压电力电缆：3kV及以下；

中压电力电缆：6kV~35kV；

高压电力电缆：66kV~110kV；

超高压电力电缆：220kV~500kV；

特高压电力电缆：750kV；1000kV。

按照绝缘材料划分电缆类型

1、交联聚乙烯绝缘电缆

2、聚氯乙烯（PVC）绝缘电缆

3、聚乙烯（PE）绝缘电缆

4、橡胶绝缘电缆

5、粘性油纸绝缘电缆

6、不滴流油纸绝缘电缆

7、充油电缆

8、充气电缆

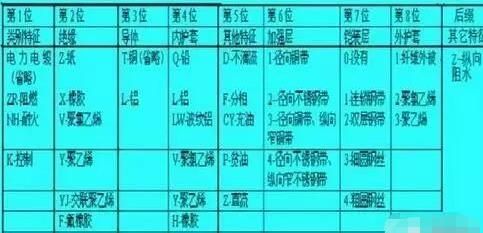

电缆规格型号的含义

比如：ZR-YJY22-8.7/10kV-3×240

① 前半部分表示型号：ZR-YJY22

阻燃 交联聚乙烯绝缘 铜芯 聚乙烯内护套 双层钢带铠装 聚氯乙烯外护套。

② 后半部分表示规格：8.7/10kV-3×240

电缆设计的相电压U0为8.7kV；电缆设计的线电压U为10kV ；三个线芯，每芯标称截面为240㎜2。

电缆网中的两个电压概念

① 电力系统电压：电力系统正常运行时的额定电压。如220V、380V、10kV、35kV、110kV、220kV、500kV等。

② 电缆产品电压：表示为U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64 /110(126)kV。

其中：U0：相电压；U：线电压；Um：设备可承受的“最高系统电压”的最大值（最高电压）。
