电缆桥架规格型号表（2018版）
点击数：16042018-08-30 21:46:40 来源: 文兴|镀锌线管|电线套管|镀锌线槽|电缆桥架|镀锌方管|家具管|异型管|护栏管|镀锌护栏管 - 广东文兴钢管有限公司

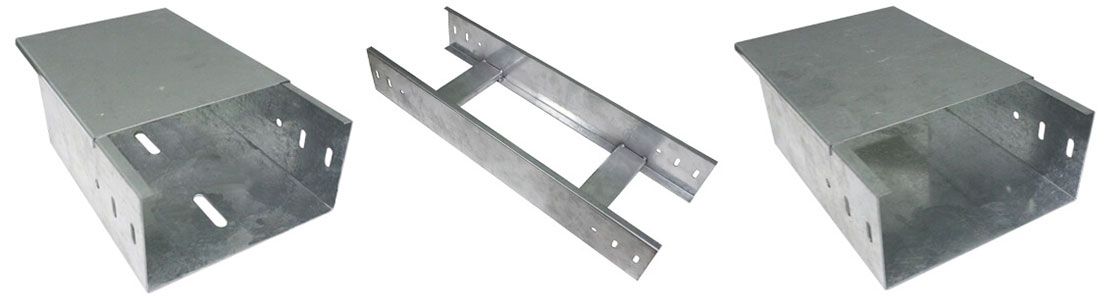

电缆桥架型号分为：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架
托盘式电缆桥架：托盘式电缆桥架是半密封型桥架，它跟槽式电缆桥架的样子非常相似，他底部打孔，用于散热，主要用在控制电缆、通信电缆水平式敷设用或垂直敷设用，并且用于动力电缆的安装。
梯式电缆桥架：它外型独特像梯子形状，经过我公司研究部门开会将同类产品进行更好的改良而成，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，让该产品成为桥架行业的焦点，适用于一般敷设直径比较大的电缆，特别适用于高、低动力电缆的敷设。
槽式电缆桥架：槽式电缆桥架是全密封型桥架，如盒子一般形状，用于敷设电缆，如：电力电缆、信号电缆、数据控制电缆.....等。桥架被称为“电缆”的好帮手，实实在在的保护着电缆，可以防止电缆受到严重的干扰和腐蚀。
规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）
厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm（国标）
| 桥架名称 | 规格尺寸 | 长度 |
|---|---|---|
| 电缆桥架 | 100*50 | 2米m、3米m |
| 电缆桥架 | 100*100 | 2米m、3米m |
| 电缆桥架 | 120*50 | 2米m、3米m |
| 电缆桥架 | 120*100 | 2米m、3米m |
| 电缆桥架 | 150*50 | 2米m、3米m |
| 电缆桥架 | 150*100 | 2米m、3米m |
| 电缆桥架 | 200*50 | 2米m、3米m |
| 电缆桥架 | 200*120 | 2米m、3米m |
| 电缆桥架 | 200*150 | 2米m、3米m |
| 电缆桥架 | 250*100 | 2米m、3米m |
| 电缆桥架 | 250*150 | 2米m、3米m |
| 电缆桥架 | 300*100 | 2米m、3米m |
| 电缆桥架 | 300*200 | 2米m、3米m |
| 电缆桥架 | 350*100 | 2米m、3米m |
| 电缆桥架 | 350*200 | 2米m、3米m |
| 电缆桥架 | 400*100 | 2米m、3米m |
| 电缆桥架 | 400*200 | 2米m、3米m |
| 电缆桥架 | 400*250 | 2米m、3米m |
| 电缆桥架 | 450*100 | 2米m、3米m |
| 电缆桥架 | 450*150 | 2米m、3米m |
| 电缆桥架 | 450*250 | 2米m、3米m |
| 电缆桥架 | 500*100 | 2米m、3米m |
| 电缆桥架 | 500*200 | 2米m、3米m |
| 电缆桥架 | 500*250 | 2米m、3米m |
| 电缆桥架 | 550*100 | 2米m、3米m |
| 电缆桥架 | 550*150 | 2米m、3米m |
| 电缆桥架 | 550*250 | 2米m、3米m |
| 电缆桥架 | 600*100 | 2米m、3米m |
| 电缆桥架 | 600*150 | 2米m、3米m |
| 电缆桥架 | 600*200 | 2米m、3米m |
| 电缆桥架 | 650*100 | 2米m、3米m |
| 电缆桥架 | 650*150 | 2米m、3米m |
| 电缆桥架 | 650*250 | 2米m、3米m |
| 电缆桥架 | 700*100 | 2米m、3米m |
| 电缆桥架 | 700*200 | 2米m、3米m |
| 电缆桥架 | 700*250 | 2米m、3米m |
| 电缆桥架 | 750*150 | 2米m、3米m |
| 电缆桥架 | 750*200 | 2米m、3米m |
| 电缆桥架 | 800*50 | 2米m、3米m |
| 电缆桥架 | 800*150 | 2米m、3米m |
| 电缆桥架 | 800*200 | 2米m、3米m |
| 电缆桥架 | 850*150 | 2米m、3米m |
| 电缆桥架 | 850*200 | 2米m、3米m |
| 电缆桥架 | 850*250 | 2米m、3米m |
| 电缆桥架 | 900*100 | 2米m、3米m |
| 电缆桥架 | 900*150 | 2米m、3米m |
| 电缆桥架 | 900*250 | 2米m、3米m |
| 电缆桥架 | 950*100 | 2米m、3米m |
| 电缆桥架 | 950*200 | 2米m、3米m |
| 电缆桥架 | 950*250 | 2米m、3米m |
| 电缆桥架 | 1000*150 | 2米m、3米m |
| 电缆桥架 | 1000*200 | 2米m、3米m |
| 电缆桥架 | 1000*250 | 2米m、3米m |
| 电缆桥架 | 1200*200 | 2米m、3米m |
| 电缆桥架 | 1200*250 | 2米m、3米m |
